VERTICAL

RTV-CNC

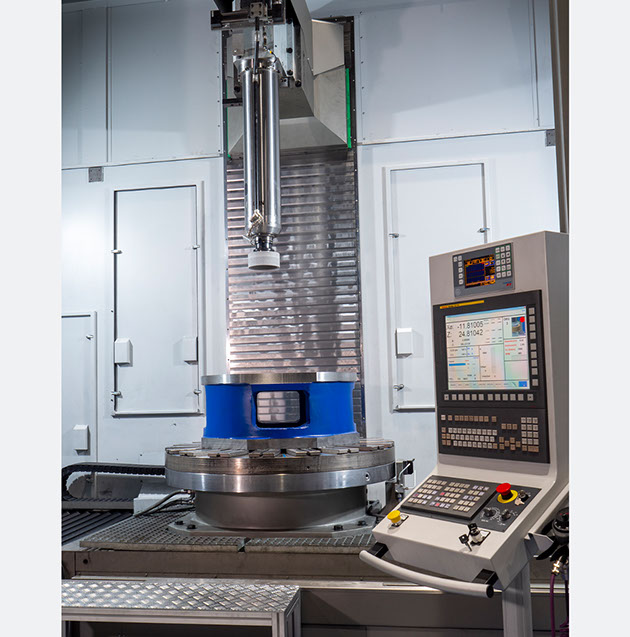

CYLINDRIQUES VERTICALES:

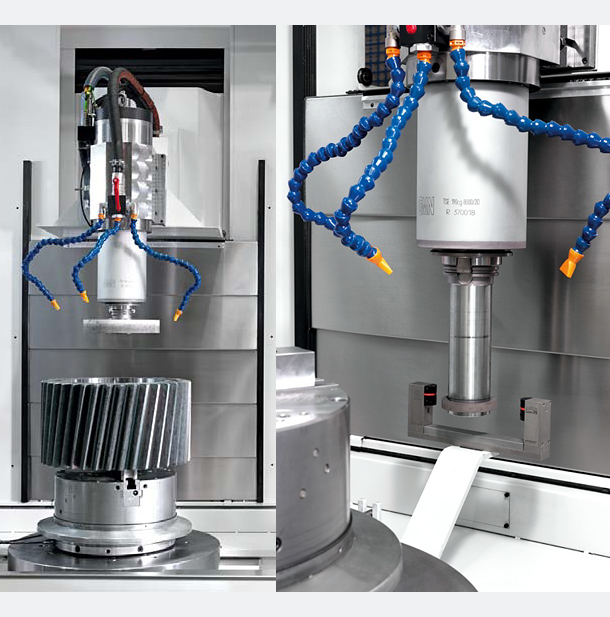

Il s’agit des machines plus indiquées pour des pièces de grand diamètre comme des carters moteur, engrainages, roulements, turbines et des autres pièces à rectifier dans des secteurs comme le marin, l’aéronautique, génération d’énergie etc.



En général pour des pièces lourdes et/ou qu’on besoin des outillages lourdes que sont difficiles de mettre à point sur une cylindrique horizontal.



Jusqu’à 1500 mm de diamètre maxi de rectification.

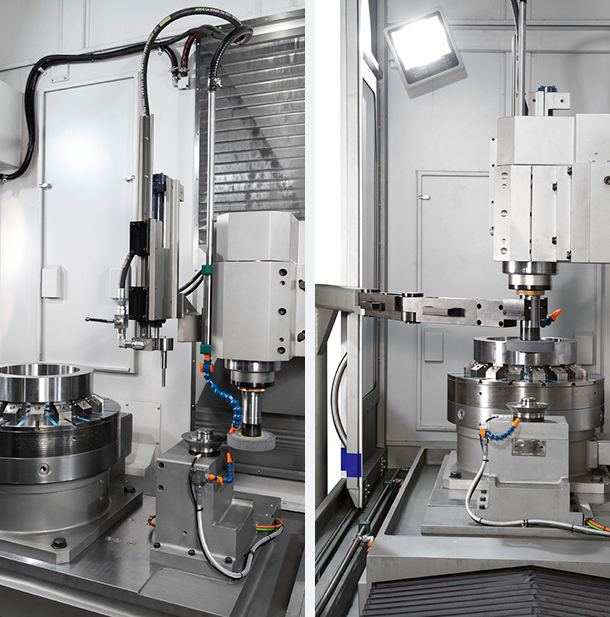

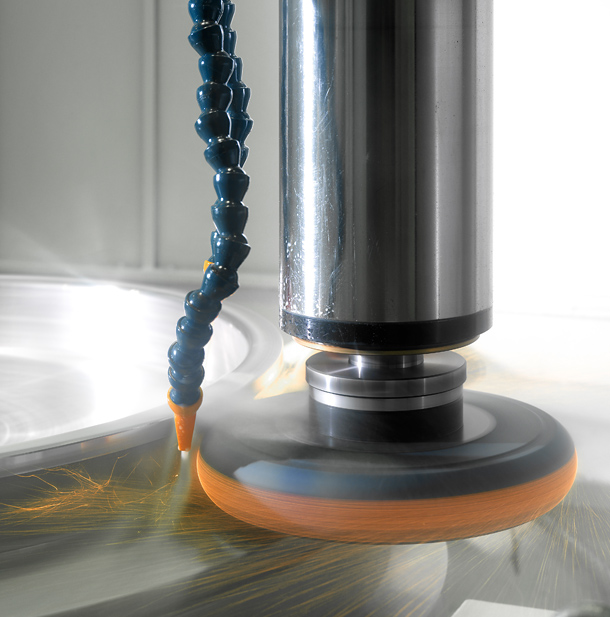

Rectification d’intérieurs, extérieurs et faces.



Tout type d’options de profilage de meule.

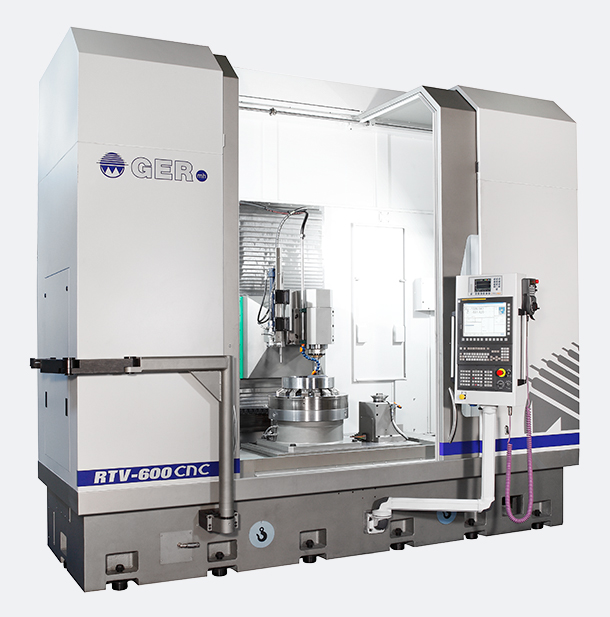

RTV600

800

170

600

500

1.500

0-100

160

18.500

RTV1000

1.200

170

1.000

700

2.000

0-100

160

29.500

RTV800

800

170

800

500

1.500

0-100

160

19.500

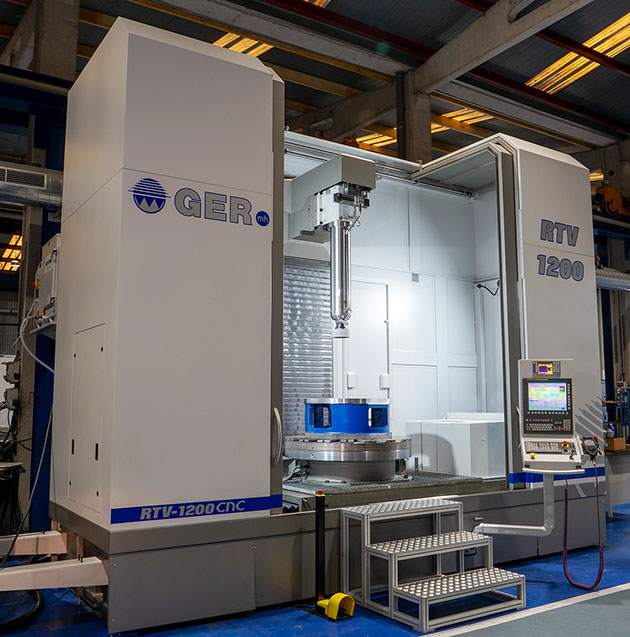

RTV1200

1.200

170

1.200

700

4.000

0-100

160

30.500

RTV1500

1.500

170

1.500

700

4.000

0-85

160

31.000

RTV1800

1.800

170

1.800

700

6.000

0-50

160

36.000

CARACTÉRISTIQUES

Diametre maxi rectifiable (mm)

Diametre mini rectifiable (mm)

Diamètre de la table (mm)

Hauteur maxi rectifiable (mm)

Poids piece maxi (Kg)

Vitesse table (rpm)

Diametre du mandrin (mm)

Poids machine (Kg)

Software

RTV-CNC



Notre client peut choisir entre une CN Fanuc ou Fagor intégrant la machine dans les deux cas  le package complet  moteurs, régulateurs, drivers, etc. de la même marque.

L’interface avec l’opérateur inclus des macros très visuels et est parametrisée et d’utilisation très facile même pour l’opérateur moins expérimenté avec des systèmes a CN.

· Gestion de’approximation rapide et anticollision gere par consommation du moteur meule.



· Diagnostique et service telephonique rapide.



· Tous options de diamantage automatique.

Possibilité de programmation en valeurs absolues.

Sauvegarde des donnes des meules.

Mise a point machine piece tres simple.

Il s’agit d’une programmation ouverte et on a le savoir-faire nécessaire pour pouvoir l’adapter sur demande a des besoins spécifiques de pièce ou d’automatisation

CARACTÉRISTIQUES PRINCIPALES:

Correction geometrique facile (conicitéconvexité).















· Correction dimensionelle facile.



· Introduction des parametres par teach-in.



· Cycles de travail personalisees.
