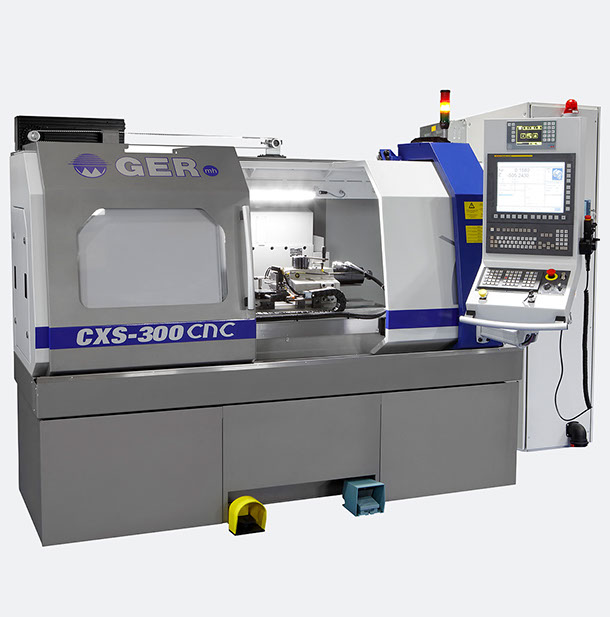

CXS-CNC

RECTIFICADORAS CILINDRICAS DE PRODUCCION



La rectificadora cilíndrica CXS-CNC está disponible con dos configuraciones:

• Muela fija en posición izquierda y aproximación recta.

• Muela fija a la derecha y aproximación angular.



Este modelo de máquina ha sido concebido para la alta producción de piezas pequeñas de hasta 300mm entre puntos. El guiado se realiza mediante patines y motores lineales para propiciar una alta velocidad de traslación, optimizando las producciones.



Tiene al mismo tiempo una gran capacidad de arranque, con un motor directo de hasta 15 Kw, muela de 500mm y la opción de alcanzar los 120 m/s de velocidad de corte, necesario para minimizar los tiempos de ciclo con superabrasivos.



Es la máquina perfecta para integrar automatizaciones o incluirla en células de producción debido a su reducido tamaño.







CXS-300-CNC

300

245

25

10

125

500 x 50 x 203

15

120

1 - 1.500

4.000

CARACTERISTICAS

Distancia máxima entre centros (mm)

Diámetro máximo rectificable (mm)

Peso máximo de pieza entre centros (Kg)

Peso máximo del componente al aire (Kg)

Altura de centros (mm)

Dimensiones máximas de muela (mm)

Potencia del motor muela (Kw)

Velocidad de corte opcional (m/s)

Work head speed (rpm)

Machine weight (Kg)

GER ofrece una amplia gama de customización de la máquina con el fin de adecuarse a la pieza del cliente, como discos de diamante, Eje B para rectificado de conos, rectificado de formas no cilíndricas, rectificado de roscas…



La máquina incluye un control Fanuc de última generación con el software GerGrinder integrado y la posibilidad de realizar ciclos específicos para piezas concretas.

Software

CXS-CNC



La máquina está controlada por un control Fanuc 0i-TF o última generación, pudiendo utilizar el 32i o el 31i dependiendo de lo accesorios seleccionados. Junto con el control se integra el paquete completo de motores, reguladores y drivers de la misma marca.



El software, altamente conversacional, contiene gráficos y mensajes de ayuda que guían al utilizador permitiendo un manejo fácil de la máquina incluso para el operario menos experimentado.



Se pueden crear programas personalizados para clientes con necesidades específicas.



CARACTERÍSTICAS PRINCIPALES:

• Sencilla puesta a punto máquina/pieza para acometer la operación de rectificado.

• Posibilidad de corrección de la geometría de la pieza (cono, bombeo).

• Fácil corrección dimensional de la pieza.

• Introducción de parámetros por teach-in.

• Posibilidad de programación directa desde plano (valor real).

• Sencilla puesta a punto máquina/pieza para acometer la operación de rectificado.

• Tele diagnosis y servicio vía internet.

• Múltiples posibilidades de diamantado mediante perfiles importados o creados.

• Almacenaje de datos de diferentes muelas.

• Posibilidad de rectificación de formas por seguimiento de perfil. El perfil puede ser importado o dibujado en el CNC.

• Posibilidad de control e interpolación del eje de rotación de la pieza para rectificado de formas no cilíndricas (Eje C).

• Paquete para el rectificado de roscas.
