CU-CNC
Para piezas de hasta 2.000 mm de longitud 450mm de diámetro rectificable y 500 kgs de peso.
Ideal para piezas pequeñas en tareas y materiales que requieren alta rigidez de máquina como rectificación de piezas de carburo de tungsteno con muelas de diamante, o para piezas largas de poco peso.
Es también la base de maquina ideal para integración en líneas de producción con alto grado de automatización.
La serie CU CNC por su sólido concepto estructural ofrece grandes posibilidades de customización para proyectos llave en mano que necesitan de cabezales multi-husillo o de tecnologías como como rectificación simultanea de diámetros y caras con muelas de forma por plongé oblícuo.
CU-600 CNC
600
180 / 230 (Op)
355 / 455 (Op)
300 / 500 (Op)
125
500 / 80 / 203
7,5 / 11 (Op)
10-800
5.500
CU-1.500 CNC
1.500
180 / 230 (Op)
355 / 455 (Op)
300 / 500 (Op)
125
500 / 80 / 203
7,5 / 11 (Op)
10-800
8.000
CU-1.000 CNC
1.000
180 / 230 (Op)
355 / 455 (Op)
300 / 500 (Op)
125
500 / 80 / 203
7,5 / 11 (Op)
10-800
6.500
CU-2.000 CNC
2.000
180 / 230 (Op)
355 / 455 (Op)
300 / 500 (Op)
125
500 / 80 / 203
7,5 / 11 (Op)
10-800
8.500
CARACTERÍSTICAS
Distancia entre puntos (mm)
Altura de centros (mm)
Diámetro máx. rectificable (mm)
Peso máx. entre puntos (mm)
Peso máx. al aire (Nm)
Dimensiones de muela (mm)
Pontencia cabezal portamuelas (Kw)
Velocidad cabezal porta piezas (r.p.m.)
Peso máquina (Kg)

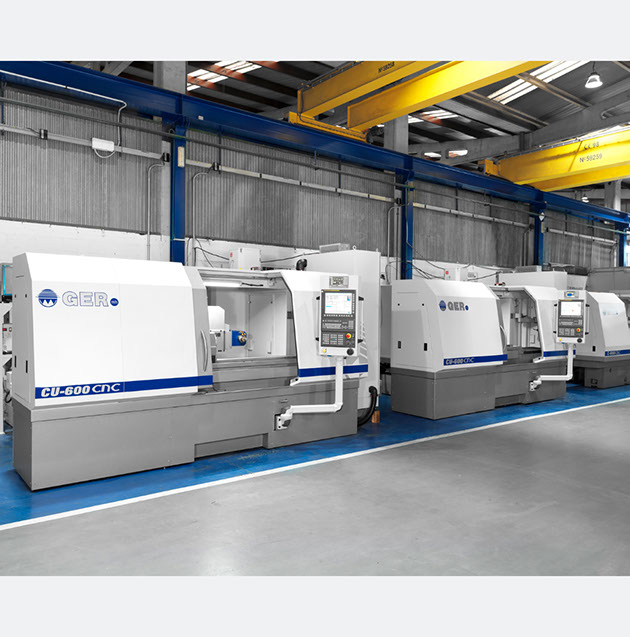

CU 600 CNC.

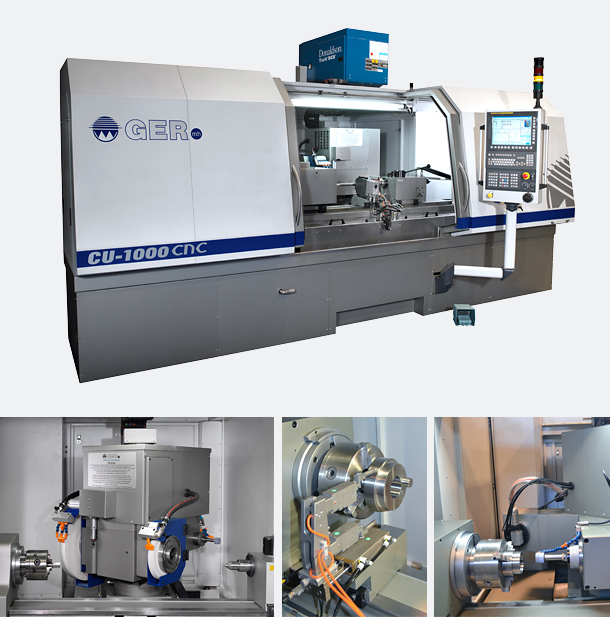

CU 1000 CNC.
Software
CU-CNC
La máquina está controlada por un control Fanuc 0i-TF o última generación, pudiendo utilizar el 32i o el 31i dependiendo de lo accesorios seleccionados. Junto con el control se integra el paquete completo de motores, reguladores y drivers de la misma marca.
El software, altamente conversacional, contiene gráficos y mensajes de ayuda que guían al utilizador permitiendo un manejo fácil de la máquina incluso para el operario menos experimentado.
Se pueden crear programas personalizados para clientes con necesidades específicas.
CARACTERÍSTICAS PRINCIPALES:
• Sencilla puesta a punto máquina/pieza para acometer la operación de rectificado.
• Posibilidad de corrección de la geometría de la pieza (cono, bombeo).
• Fácil corrección dimensional de la pieza.
• Introducción de parámetros por teach-in.
• Posibilidad de programación directa desde plano (valor real).
• Sencilla puesta a punto máquina/pieza para acometer la operación de rectificado.
• Tele diagnosis y servicio vía internet.
• Múltiples posibilidades de diamantado mediante perfiles importados o creados.
• Almacenaje de datos de diferentes muelas.
• Posibilidad de rectificación de formas por seguimiento de perfil. El perfil puede ser importado o dibujado en el CNC.
• Posibilidad de control e interpolación del eje de rotación de la pieza para rectificado de formas no cilíndricas (Eje C).
• Paquete para el rectificado de roscas.
