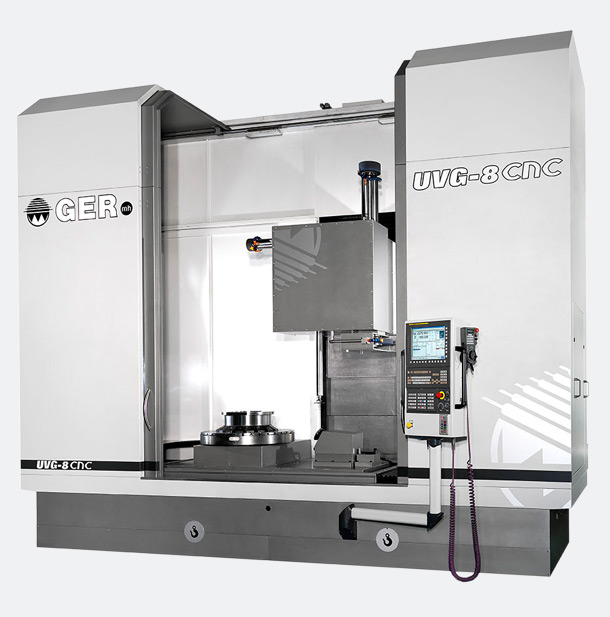

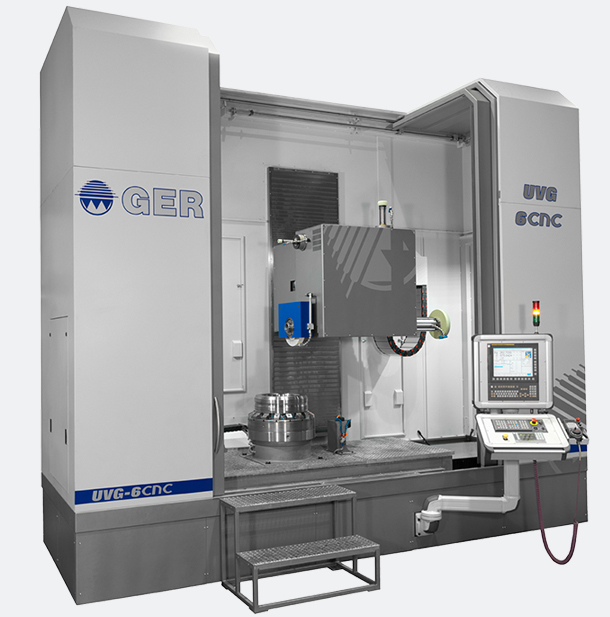

VERTICAL

UVG-CNC

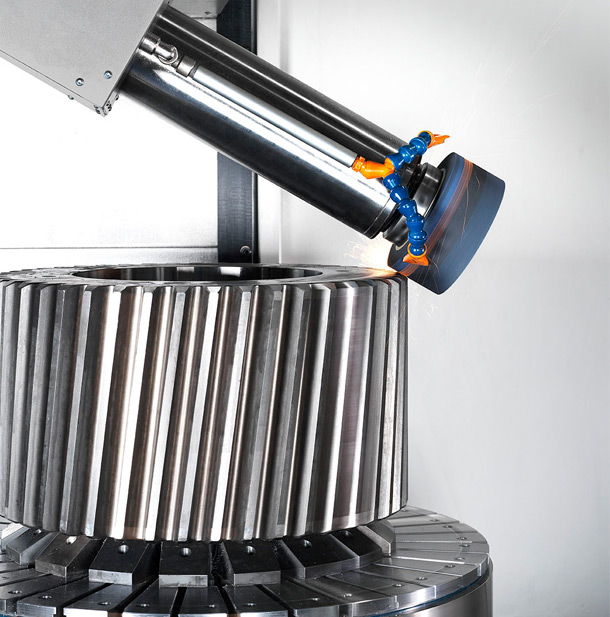

Cette famille de rectifieuses universelles est parfaitement adaptée pour la rectification cylindrique et tangentielle de pièces rotatives comme les engrenages, les roulements, les turbines ou encore les carters de grands moteurs issus d’industries telles que la construction navale ou le secteur de la production d’énergie dont l’éolien.



Plus généralement, ces centres de rectification sont la solution idéale pour la fabrication de pièces lourdes qui sont difficiles à rectifier en position horizontale en raison de leur poids ou  de celui de leurs outils.



Ils offrent une capacité atteignant 1800 mm en diamètre maximal rectifiable.

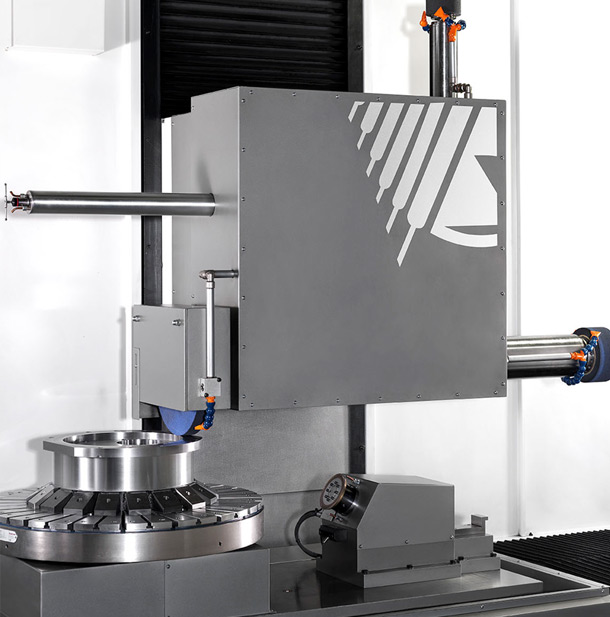

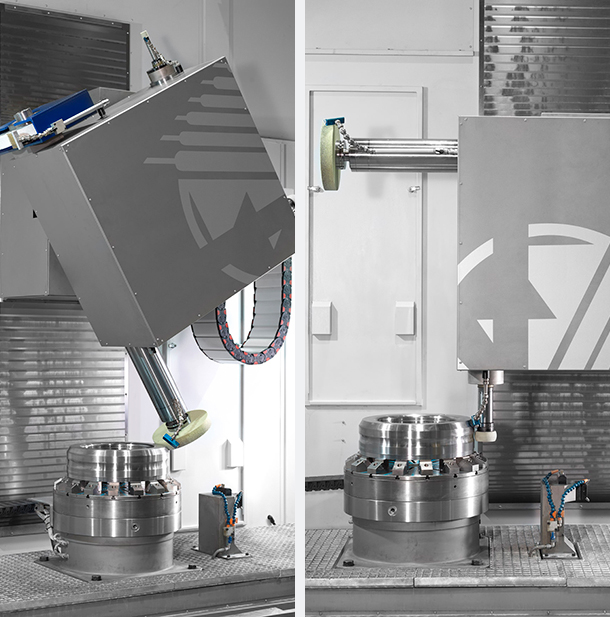

La machine standard dispose d’une tête porte-meules dotée de deux broches verticales pour la rectification de surfaces intérieures et extérieures, d’une broche avec meule tangentielle pour la rectification plane et d’un bras équipé d’un palpeur de mesure : cette configuration vous permettra d’usiner et de contrôler des pièces complexes en une seule fois.



Différentes options sont disponibles pour configurer la tête porte-meules: une grande puissance de broche, une vitesse de rotation élevée, un changement automatique de meule, un dispositif de tournage, etc. : de multiples combinaisons sont possibles pour vous offrir une solution adaptée au plus juste de vos besoins.

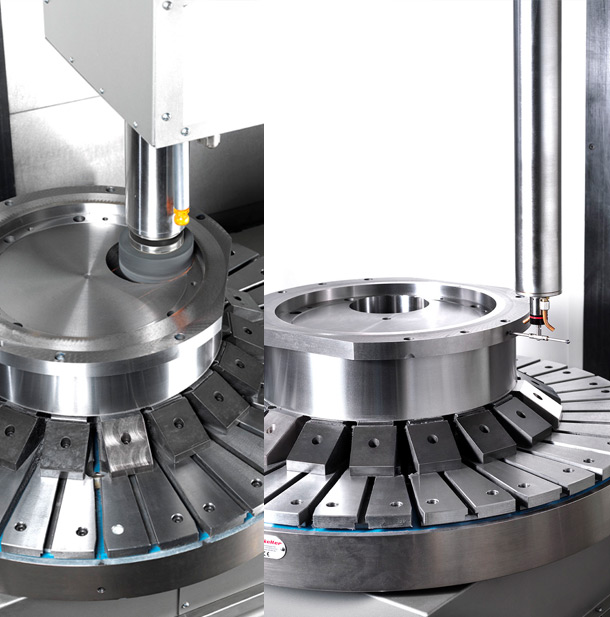

Le bras de mesure, intégré de série, assurera la bonne réalisation de vos produits de haute valeur ajoutée en dégauchissant et en contrôlant vos pièces pendant ou après l’usinage sans opération de reprise.

UVG-6

600

800

500

2.000

0 - 130

N1

N2



N3

N4

19.000

4,7x3,4x4

5,9x4,2x4,6

6,7x4,6x4,6

7,2x5x4,6

20.000

30.000

31.500

35.000

38.000

Mandrin horizontal pour rectifier les faces type cartouche à entrainement

par poulie et courroie et moteur 22 KW avec meule de 350x50x127.

Mandrin vertical de rectification cylindrique type cartouche ø140 mm et

4.000 r.p.m à entrainement par poulie et courroie et moteur 13 KW avec

meule 350x50x76,2.

Mandrin vertical de rectification cylindrique type cartouche ø90 mm et

4.000 rpm à entrainement par poulie et courroie et moteur 13 KW avec

meule 150x30x50,6

Bras verticale de palpation Renishaw pour mesure des diamètres et des

hauteurs de pièce avec assistance pneumatique pour nettoyage des

surfaces a palper.

UVG-10

1.000

1.200

700

3.500

0 - 100

UVG-8

800

800

500

2.000

0 - 130

UVG-12

1.200

1.200

700

3.500

0 - 130

UVG-15

1.500

1.500

700

3.500

0 - 85

UVG-18

1.800

1.800

700

4.000

0 - 50

CARACTÉRISTIQUES

Diametre table (mm)

Diametre maxi. rectifiable (mm)

Hauteur maxi. rectifiable (mm)

Poids piece maxi (kg)

Vitesse table (r.p.m)





Postes de travail en standard

Poids machine (Kg)

Dimensions generales

(Longueur x Largeur x Hauteur)

Logiciel

UVG-CNC



Ces machines sont pilotées par une commande numérique FANUC de dernière génération.

Le package assurant l’asservissement des axes et comprenant moteurs, variateurs et alimentation est issu de la même marque.

L’interface avec l’opérateur inclus des macros très visuels et est parametrisée et d’utilisation très facile même pour l’opérateur moins expérimenté avec des systèmes a CN.

· Possibilité de programmation en valeurs absolues.

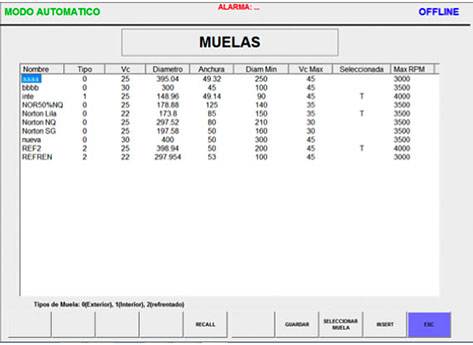

· Sauvegarde des donnes des meule.



· Gestion de’approximation rapide et anticollision gere par consommation du moteur meule.



· Diagnostique et service telephonique rapide.

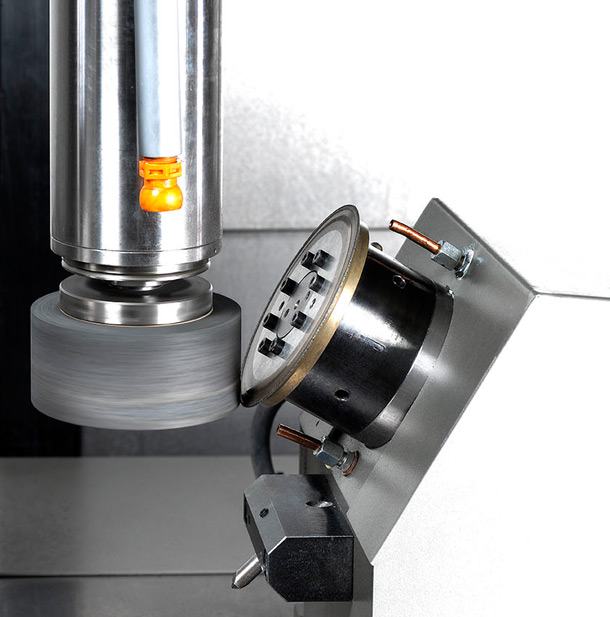

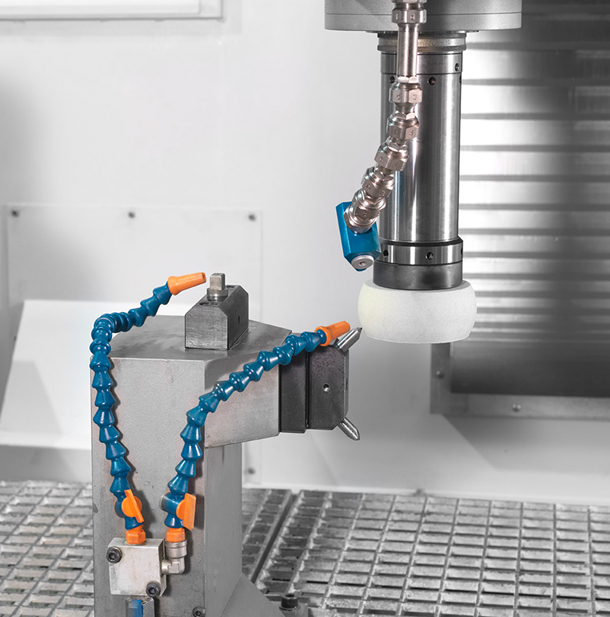

· Tous options de diamantage automatique.

Mise a point machine piece tres simple.

Graphic editor for free profile dressing.

· Cycles du mesure de pièce pré ou post-processus peuvent être programmés et exécutés.

Il s’agit d’une programmation ouverte et on a le savoir-faire nécessaire pour pouvoir l’adapter sur demande a des besoins spécifiques de pièce ou d’automatisation.

CARACTÉRISTIQUES PRINCIPALES:

Correction geometrique facile (conicité, convexité).



· Correction dimensionelle facile.



· Introduction des parametres par teach-in.



· Cycles de travail personalisees.





· Toutes options de langue d’interface.

· Compensation de temperature.

· Rectification par suivi-profile.
