SCA-CNC



Rectificadoras en las que el eje vertical y transversal están controlados con alta precisión.

Es posible trabajar con la periferia de la muela para rectificar superficies y con el lateral de la muela para rectificar caras de piezas.

La máquina puede ejecutar 6 operaciones diferentes o la combinación de las operaciones deseadas hasta 6.

Posibilidad diamantado de gran variedad de perfiles predefinidos.



Múltiples posibilidades de diamantado con compensación automática y de parámetros de gestión de proceso desbaste y acabado para conseguir un resultado excelente.



Capacidades de máquina entre 400x200 mm hasta 1000x550 mm rectificables.









SC 40/20

400 x 200

400 x 200

415

202,5

150

0,001

6

1.200

225x25x51

SC 60/40

600 x 450

600 x 400

525

275

400

0,001

9

2.100

300x50x76

SC 80/40

800 x 4500

800 x 400

525

275

650

0,001

9

2.500

300x50x76

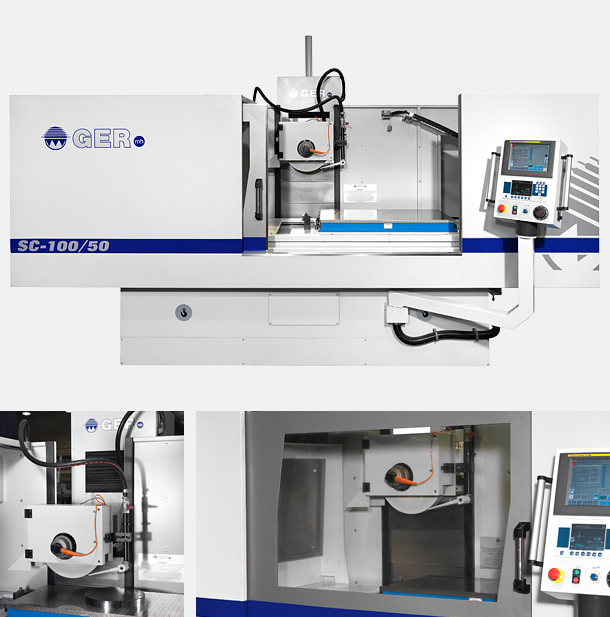

SC 100/50

1.000 x 550

1.000 x 500

625

325

1.000

0,001

35

7300

400x50x127

CARACTERÍSTICAS

Máx. superficie rectificable (mm x mm)

  Plato magnético  (mm x mm)

  Altura de mesa al centro de muela (mm)

Altura máxima rectificable (mm)

  Máximo peso pieza (Kg)

Resolución de utilización (mm)

Potencia total instalada (Kw)

Peso máquina (Kg)

Tamaño de muela (mm)

Software

SCA-CNC



La máquina está controlada por un control Fanuc 0i de última generación. En la máquina se integra siempre el paquete completo en el cual motores reguladores y drivers son de la misma marca.

El software contiene gráficos y mensajes de ayuda que guían al utilizador y es altamente conversacional permitiendo un manejo fácil de la máquina incluso para el operario menos experimentado.



El diamantado se realiza siempre automáticamente por medio de un soporte porta diamantes sobre la mesa  y el diámetro de la muela es también compensado automáticamente.



El control gestiona  de una manera muy precisa ambos ejes vertical y transversal.

Sencilla puesta a punto maquina/pieza para acometer la operación de rectificado.

· Fácil corrección dimensional de la pieza.



· Introducción de parámetros por teach-in.



· Múltiples posibilidades de diamantado.



· Compensación automática de diamantado.



· Opciones de diamantado de perfiles.

Diferentes parámetros de trabajo y diamantado pueden ser aplicados para desbaste / acabado









· Posibilidad de rectificar superficies y caras verticales.



· Rectificado de planos inclinados por interpolación.



· Operación específica para rectificado de ranuras.



· Posibilidad de programar y almacenar 6 ciclos de trabajo diferentes y de ejecutarlos uno a uno o combinados en secuencia.

· Diferentes idiomas de interface.



· Posibilidad de intervención inmediata durante un ciclo automático en ejecución.

El software permite diamantar gran cantidad de perfiles predefinidos .

La programación puede ser modificada para responder a necesidades específicas de cada cliente.

CARACTERISTICAS PRINCIPALES:
