DE PERFILES

SR-CNC

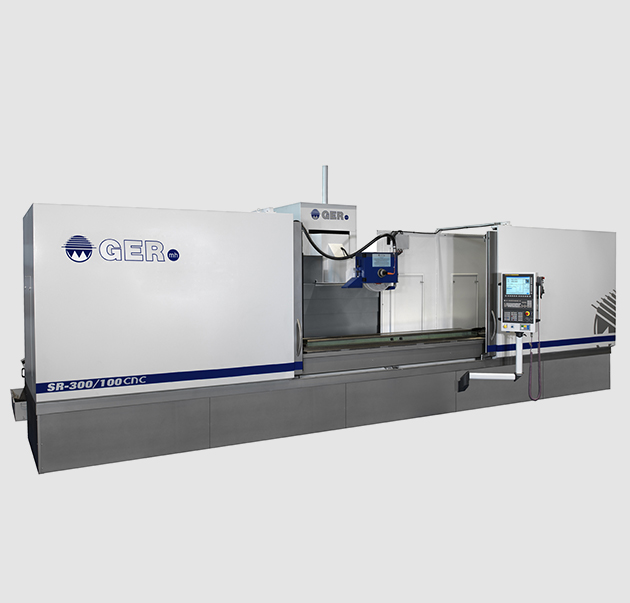

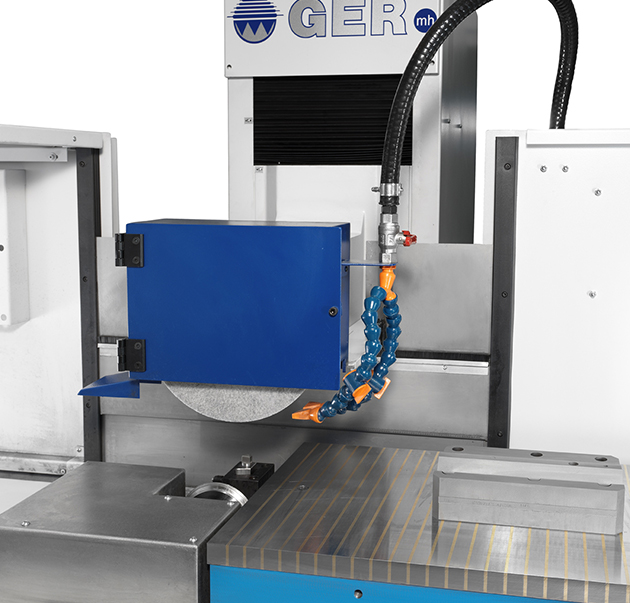

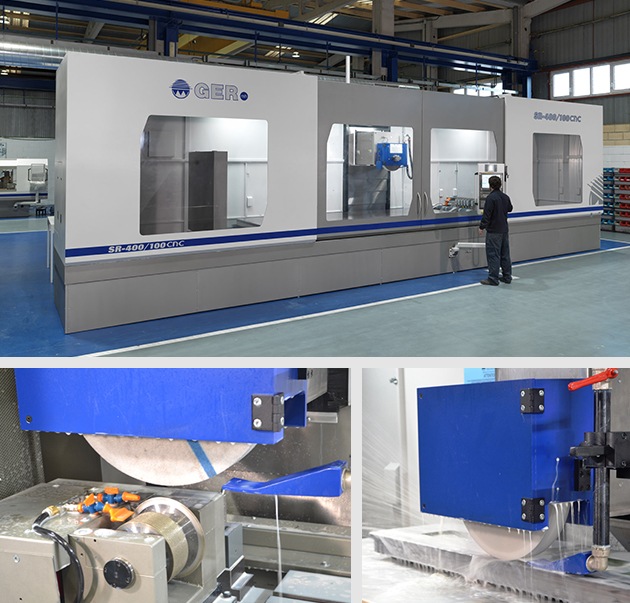

RECTIFICADORAS DE PERFILES:

Concebidas para fabricación de moldes complejos de alta precisión.

Para superficies de rectificado entre 400 x 200 mm hasta
6.000 x 1.000 mm.


Posibilidad de edición de todo tipo de perfiles pieza desde plano y gestión de diamantadores orientables controlados por CNC.

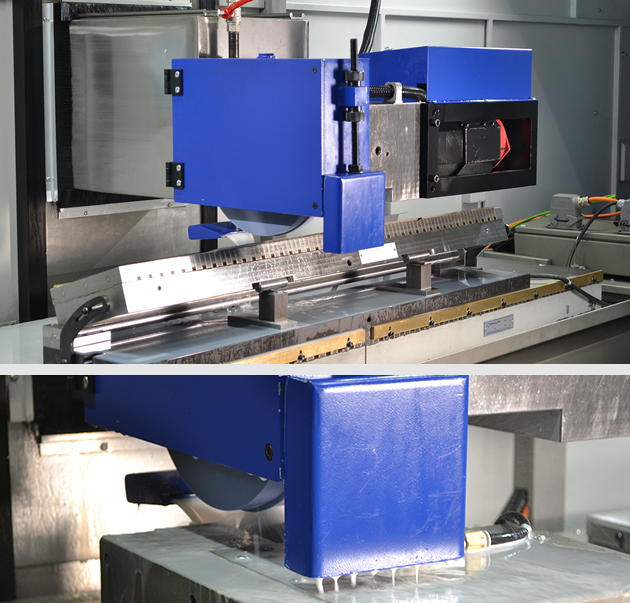

Múltiples posibilidades de interpolación de ejes para conseguir las superficies deseadas por seguimiento de perfil, bombeos, planos inclinados, tejados radios u otros perfiles más complejos.

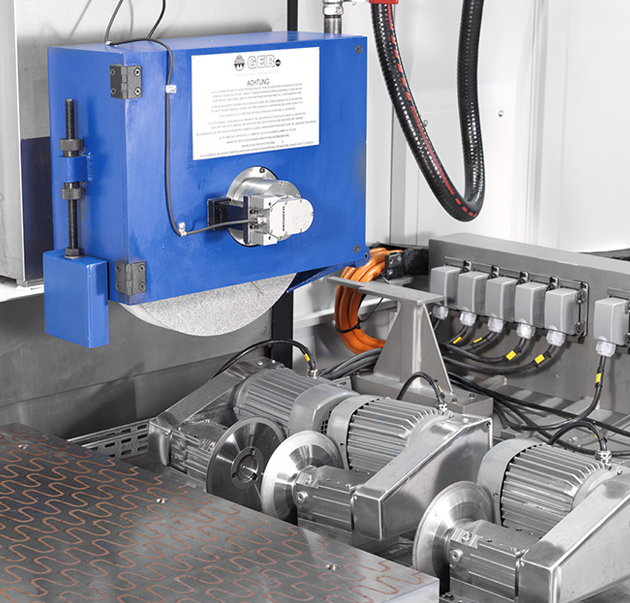

Todo tipo de opciones especiales como cabezales muela adicionales, sistemas de fijación de pieza diamantadores etc.





SR-40/20 CNC (200)



400

SR-60/40 CNC (400)



600

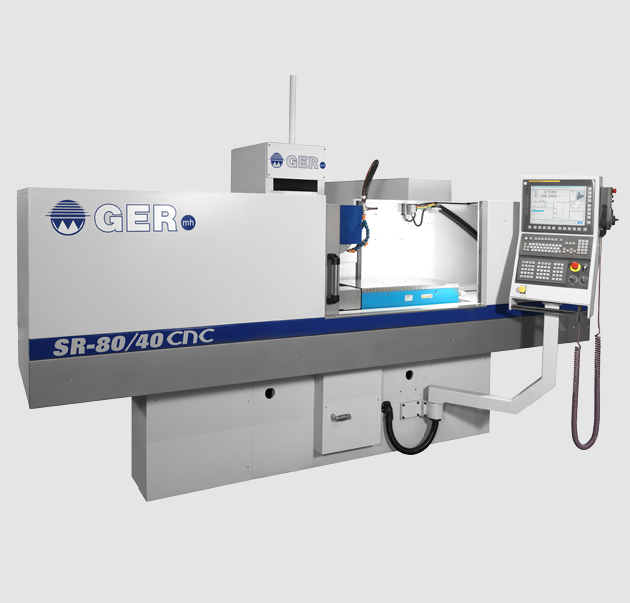

SR-80/40 CNC (400)



800

SR-100/50 CNC (500)



1.000

CARACTERÍSTICAS

CAPACIDAD TRANSVERSAL

  CAPACIDADES LONGITUDINALES

DE MÁQUINA DISPONIBLES



Máx. superficie rectificable  (mm x mm)

  Altura de mesa al centro de muela (mm)

Altura máxima rectificable (mm)

  Máximo peso pieza (Kg)

Resolución de rectificado (mm)

Potencia total instalada (Kw)

Potencial cabezal portamuelas (Kw)

Tamaño de muela (mm)

Peso máquina (Kg)

400x200

415

202,5

150

0,001

6

2,2

225x25x51

1.200

600x450

525

275

400

0,001

9

4

300x50x76

2.100

800x450

525

275

650

0,001

9

4

300x50x76

2.500

1.000x550

625

325

1.000

0,001

19

11

400x50x127

5.600

SR/50-CNC(500)

1.200

1.500

2.000

-

-

-

-

SR/60-CNC(600)

1.000

1.200

1.500

2.000

2.500

3.000

4.000

SR/80-CNC(800)

1.500

2.000

2.500

3.000

4.000

-

-

SR/70-CNC(700)

1.500

2.000

2.500

3.000

4.000

-

-

SR/90-CNC(900)

1.500

2.000

2.500

3.000

4.000

5.000

6.000

SR/100-CNC(1000)

1.500

2.000

2.500

3.000

4.000

5.000

6.000

CARACTERÍSTICAS

CAPACIDAD TRANSVERSAL





CAPACIDADES LONGITUDINALES

DE MÁQUINA DISPONIBLES







Máx. superficie rectificable  (mm x mm)

  Altura de mesa al centro de muela (mm)

Altura máxima rectificable (mm)

  Máximo peso pieza (Kg)

Resolución de rectificado (mm)

Potencia total instalada (Kw)

Potencial cabezal portamuelas (Kw)

Tamaño de muela (mm)

Peso máquina (Kg)

550

625

335

1.000-1.800

0,001

22

9 (15)

400x50x127

8.000-10.400

650

625

335

1.150-3.000

0,001

22

9 (15)

400x50x127

8.200-18.100

800

800

510

1.900-2.800

0,001

30

11 (15)

400x100x127

15.000-21.100

900

800

510

2.100-3.000

0,001

30

11 (15)

400x100x127

16.000-22.100

1.100

1.000

660

2.300-4.300

0,001

46

22 (30)

500x100x203

17.000-25.200

1.100

1.000

660

2.500-4.500

0,001

46

22 (30)

500x100x203

19.200-27.000

Software

SR-CNC

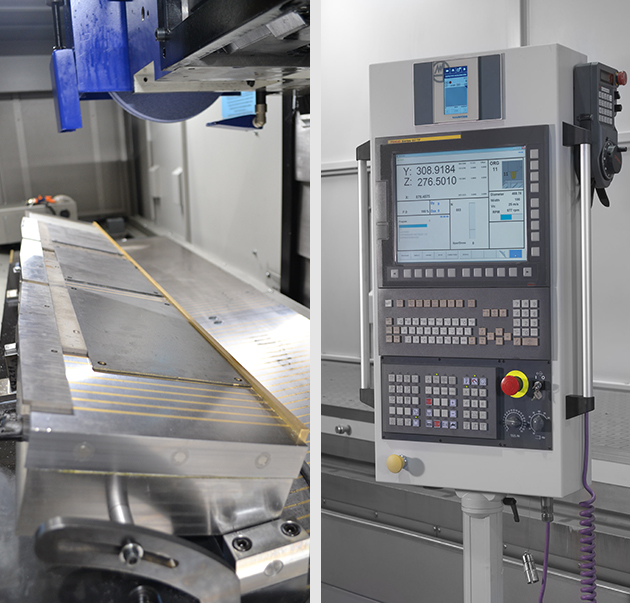

La máquina está controlada por un control Fanuc 0i-TD o Fanuc 32i de última generación dependiendo de los accesorios seleccionados. Junto con el control se integra el paquete completo de motores, reguladores y drivers de la misma marca.

El software contiene gráficos y mensajes de ayuda que guían al utilizador y es altamente conversacional permitiendo un manejo fácil de la máquina incluso para el operario menos experimentado.

Sencilla puesta a punto maquina/pieza para acometer la operación de rectificado.

Almacenaje de datos de diferentes muelas.

· Tele diagnosis y servicio vía internet.



· Múltiples posibilidades de diamantado automático.













· Diferentes idiomas de interface



· Posibilidad de intervención inmediata durante un ciclo automático en ejecución

· Fácil corrección dimensional de la pieza.

· Introducción de parámetros por teach-in.

· Posibilidad de interpolar los ejes dos a dos para rectificar piezas por seguimiento de perfil

· Ciclo de trabajo personalizados como paso profundo, rectificado de cremalleras…





El control puede gestionar ejes adicionales como control de posición de la boquilla de salida de taladrina, mesa rotativa, diamantador orientable, etc

Posibilidad de invertir los ejes para rectificar piezas más largas que la capacidad longitudinal de la máquina

Programación de perfiles para diamantado directa desde plano.

La programación puede ser modificada para responder a necesidades específicas de cada cliente.

La filosofía de programación paso a paso permite el desarrollo de programas complejos sin cometer errores.

CARACTERISTICAS PRINCIPALES:
