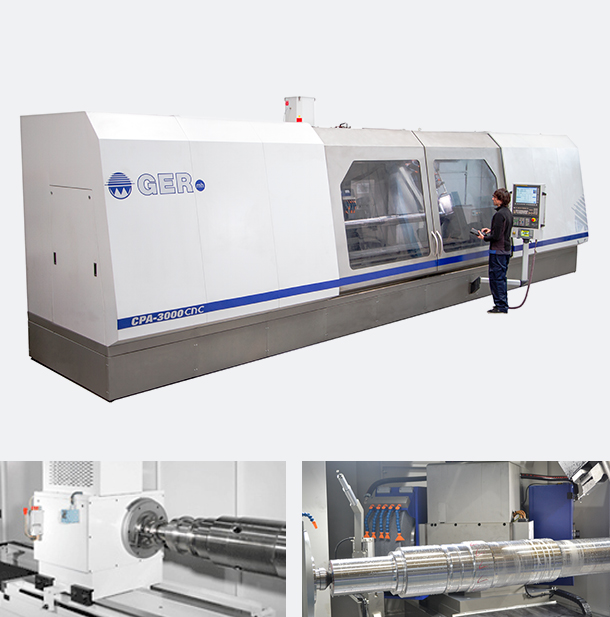

CPA-CNC



Para piezas de hasta 6.000 mm de longitud 1000+ mm de diámetro rectificable y 6.000 kgs de peso.

La serie CPA esta indicada para la industria pesada para sectores como el de generación energética o fabricación de grandes engranajes.



El bastidor es extra ancho pero bajo y la máquina permite una excelente ergonomía de utilización a pesar de la capacidad de pieza disponibles.

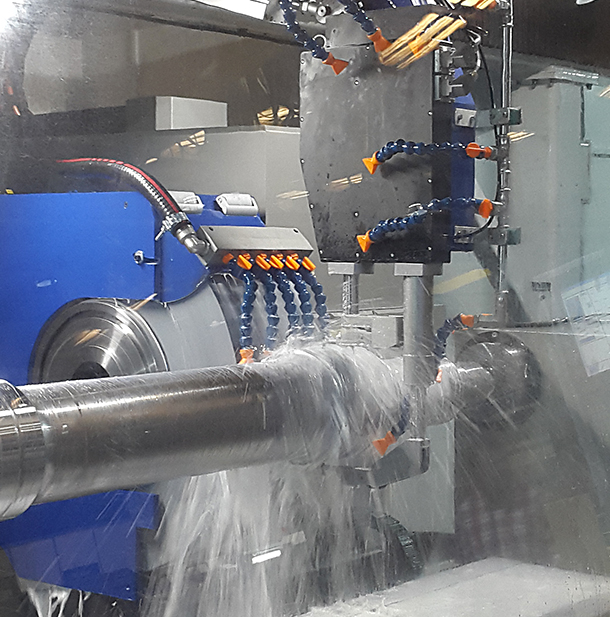

Operaciones tan importantes en largos ejes como la generación / corrección de bombeos o corrección de conicidad se ejecutan con una precisión geométrica incontestable gracias a la precisión mecánica constructiva y la excelente gestión de la misma que realiza el software de la misma.







CPA-3.000 CNC

3.000

400 / 500 (Op)

795 / 995 (Op)

6.000

500

750x80x304

900x100x304(Op)

23

10-150

18.000

CPA-5.000 CNC

5.000

400 / 500 (Op)

795 / 995 (Op)

6.000

500

750x80x304

900x100x304(Op)

23

10-150

24.000

CPA-4.000 CNC

4.000

400 / 500 (Op)

795 / 995 (Op)

6.000

500

750x80x304

900x100x304(Op)

23

10-150

20.000

CPA-6.000 CNC

6.000

400 / 500 (Op)

795 / 995 (Op)

6.000

500

750x80x304

900x100x304(Op)

23

10-150

26.000

CARACTERÍSTICAS

Distancia entre puntos (mm)

Altura de centros (mm)

Diámetro máx. rectificable (mm)

Peso máx. entre puntos (mm)

Peso máx. al aire (Nm)

Dimensiones de muela (mm)

Pontencia cabezal portamuelas (Kw)

Velocidad cabezal porta piezas (r.p.m.)

Peso máquina (Kg)

Software

CPA-CNC



La máquina está controlada por un control Fanuc 0i-TF o última generación, pudiendo utilizar el 32i o el 31i dependiendo de lo accesorios seleccionados. Junto con el control se integra el paquete completo de motores, reguladores y drivers de la misma marca.



El software, altamente conversacional, contiene gráficos y mensajes de ayuda que guían al utilizador permitiendo un manejo fácil de la máquina incluso para el operario menos experimentado.



Se pueden crear programas personalizados para clientes con necesidades específicas.



CARACTERÍSTICAS PRINCIPALES:

• Sencilla puesta a punto máquina/pieza para acometer la operación de rectificado.

• Posibilidad de corrección de la geometría de la pieza (cono, bombeo).

• Fácil corrección dimensional de la pieza.

• Introducción de parámetros por teach-in.

• Posibilidad de programación directa desde plano (valor real).

• Sencilla puesta a punto máquina/pieza para acometer la operación de rectificado.

• Tele diagnosis y servicio vía internet.

• Múltiples posibilidades de diamantado mediante perfiles importados o creados.

• Almacenaje de datos de diferentes muelas.

• Posibilidad de rectificación de formas por seguimiento de perfil. El perfil puede ser importado o dibujado en el CNC.

• Posibilidad de control e interpolación del eje de rotación de la pieza para rectificado de formas no cilíndricas (Eje C).

• Paquete para el rectificado de roscas.
