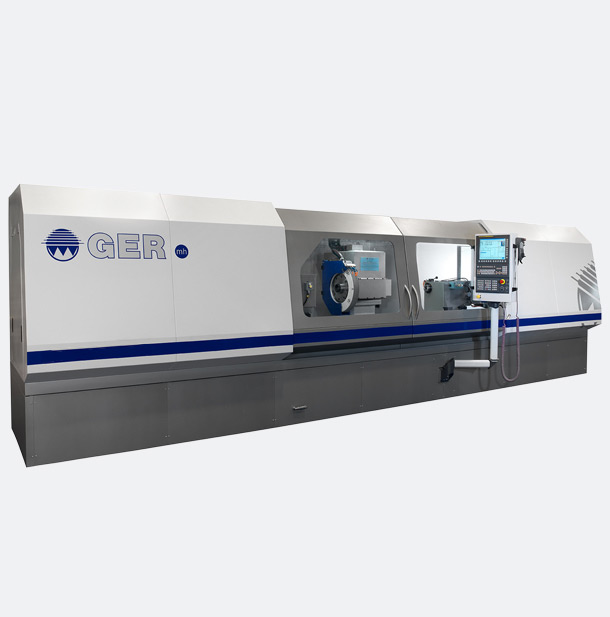

CP-CNC



Para piezas de hasta 6.000 mm de longitud 800 mm de diámetro rectificable y 4.000 kgs de peso.

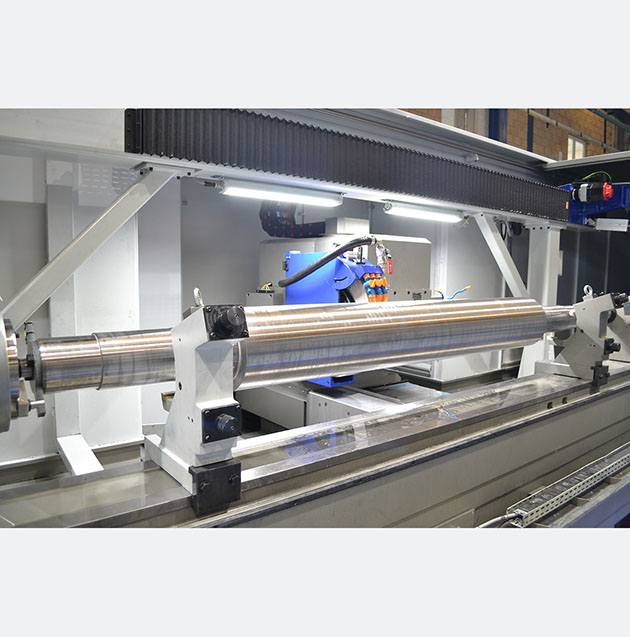

La serie CM ofrece una excelente capacidad volumétrica para piezas de tamaño medio que no tienen un peso excesivo. Sectores como el de imprenta, que elaboran rodillos y ejes huecos de masa contenida pero necesitan de una excelente precisión geométrica y un acabado superficial superlativo son el destino natural de esta serie de máquinas.



Las CM–CNC al igual que el resto de familias de máquinas GER ofrecen una gran variedad de combinaciones constructivas y posibilidad de integración de accesorios que adaptan cada unidad constructiva a las necesidades específicas de cada cliente.







CP-1.500 CNC

1.500

400

795

4.000

442

750x100x304

18 (Opcional 23)

10 - 250

12.000

CP-2.500 CNC

2.500

400

795

4.000

442

750x100x304

18 (Opcional 23)

10 - 250

14.000

CP-2.000 CNC

2.000

400

795

4.000

442

750x100x304

18 (Opcional 23)

10 - 250

13.000

CP-3.000 CNC

3.000

400

795

4.000

442

750x100x304

18 (Opcional 23)

10 - 250

16.000

CP-4.000 CNC

4.000

400

795

4.000

442

750x100x304

18 (Opcional 23)

10 - 250

18.000

CARACTERÍSTICAS

Distancia entre puntos (mm)

Altura de centros (mm)

Diámetro máx. rectificable (mm)

Peso máx. entre puntos (mm)

Peso máx. al aire (Nm)

Dimensiones de muela (mm)

Pontencia cabezal portamuelas (Kw)

Velocidad cabezal porta piezas (r.p.m.)

Peso máquina (Kg)

Software

CP-CNC



La máquina está controlada por un control Fanuc 0i-TF o última generación, pudiendo utilizar el 32i o el 31i dependiendo de lo accesorios seleccionados. Junto con el control se integra el paquete completo de motores, reguladores y drivers de la misma marca.



El software, altamente conversacional, contiene gráficos y mensajes de ayuda que guían al utilizador permitiendo un manejo fácil de la máquina incluso para el operario menos experimentado.



Se pueden crear programas personalizados para clientes con necesidades específicas.



CARACTERÍSTICAS PRINCIPALES:

• Sencilla puesta a punto máquina/pieza para acometer la operación de rectificado.

• Posibilidad de corrección de la geometría de la pieza (cono, bombeo).

• Fácil corrección dimensional de la pieza.

• Introducción de parámetros por teach-in.

• Posibilidad de programación directa desde plano (valor real).

• Sencilla puesta a punto máquina/pieza para acometer la operación de rectificado.

• Tele diagnosis y servicio vía internet.

• Múltiples posibilidades de diamantado mediante perfiles importados o creados.

• Almacenaje de datos de diferentes muelas.

• Posibilidad de rectificación de formas por seguimiento de perfil. El perfil puede ser importado o dibujado en el CNC.

• Posibilidad de control e interpolación del eje de rotación de la pieza para rectificado de formas no cilíndricas (Eje C).

• Paquete para el rectificado de roscas.
