CM-CNC



Pour pièces allant jusqu’à 4000 mm de longueur, 600 mm de diamètre rectifiable et 2.000 kg de poids entre pointes.

Les machines CM offrent une excellente capacité dimensionnel a condition de que le poids pièce ne soit pas excessive.



C’est des rectifieuses très indiquées pour des marches comme l’imprimerie qu’utilisent des rouleaux creux, qu’ont besoin d’autre coté d’une haute précision géométrique et un finition polie miroir.



La famille CM-CNC ainsi comme toutes les rectifieuses cylindriques GER offre une grande variété de combinaisons constructives et d’accessoires que peuvent être intégrées pour les adapter aux besoins spécifiques du client.







CM-1.500 CNC

1.500

300

595

2000

150 / 350(Op)

600 x 80 x 304

15

10-500

10.000

CM-2.500 CNC

2.500

300

595

2000

150 / 350(Op)

600 x 80 x 304

15

10-500

12.000

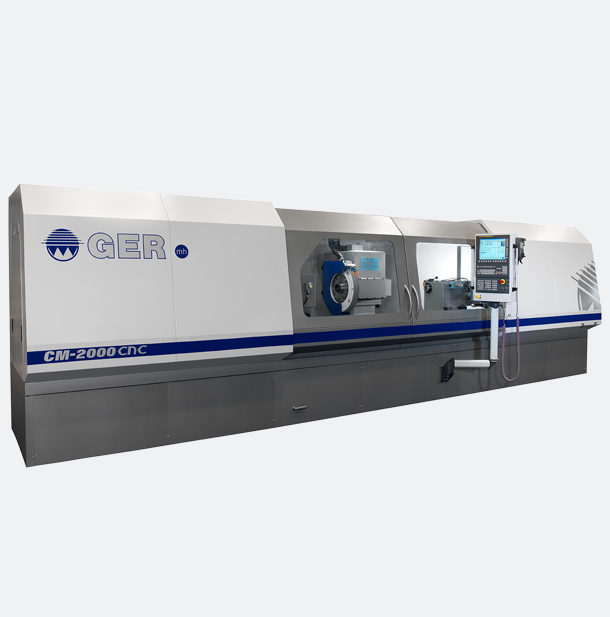

CM-2.000 CNC

2.000

300

595

2000

150 / 350(Op)

600 x 80 x 304

15

10-500

11.000

CM-3.000 CNC

3.000

300

595

2000

150 / 350(Op)

600 x 80 x 304

15

10-500

  14.000

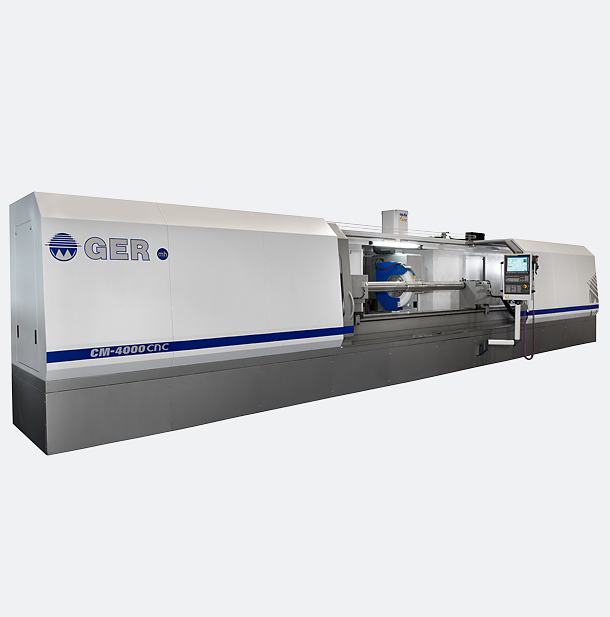

CM-4.000 CNC

3.500

300

595

2000

150 / 350(Op)

600 x 80 x 304

15

10-500

15.000

CARACTÉRISTIQUES

Distance entre pointes (mm)

Hauteur de centres (mm)

Diamètre rectifiable maximum (mm)

Poids max. de la pièce entre pointes (mm)

Poids maximum en rectification en l’air (Nm)

Dimensions de la meule (mm)

Puissance moteur de meule (Kw)

Vitesse de rotation de la piece (r.p.m.)

Poids machine (Kg)

Logiciel

CM-CNC



Ces machines sont pilotées par une commande numérique FANUC de dernière génération.

Le package assurant l’asservissement des axes et comprenant moteurs, variateurs et alimentation est issu de la même marque.

L’interface avec l’opérateur inclus des macros très visuels et est parametrisée et d’utilisation très facile même pour l’opérateur moins expérimenté avec des systèmes a CN.

Il s’agit d’une programmation ouverte et on a le savoir-faire nécessaire pour pouvoir l’adapter sur demande a des besoins spécifiques de pièce ou d’automatisation.

· Gestion de’approximation rapide et anticollision gere par consommation du moteur meule.



· Diagnostique et service telephonique rapide.



· Tous options de diamantage automatique.

Mise a point machine piece tres simple.

Sauvegarde des donnes des meules.

Possibilité de programmation en valeurs absolues.

Rectification par suivi-profile.

CARACTÉRISTIQUES PRINCIPALES:

Correction geometrique facile (conicité convexité).



· Correction dimensionelle facile.



· Introduction des parametres par teach-in.



· Cycles de travail personalisees.



· Toutes options de langue d’interface.



· Interpolation de l’axe de giration de la piece pour rectification des surfaces pas cylindriques (axe c).
